申鑫, 曹林, 徐婷, 佘光辉
南京林业大学南方现代林业协同创新中心, 南京 210037
SHEN Xin, CAO Lin, XU Ting, SHE Guang-Hui
通讯作者:
版权声明: 2015 植物生态学报编辑部 本文是遵循CCAL协议的开放存取期刊，引用请务必标明出处。
基金资助:
展开
摘要
利用遥感数据开展森林资源树种的分类对森林资源的监测、森林可持续经营及生物多样性研究都有重要意义。该文以江苏南部丘陵地区的北亚热带天然次生林为研究对象, 利用LiCHy (LiDAR、CCD、Hyperspectral)集成传感器同期获取的高分辨率和高光谱数据, 进行冠幅识别和多个层次的树种分类: 首先, 对高分辨率影像进行基于边缘检测的多尺度分割, 提取出单木冠幅; 其次, 对高光谱影像进行特征变量提取, 并对提取出的特征变量利用信息熵原理选取优化特征变量; 然后, 分别利用全部特征变量和经优化的重要特征变量对森林树种及森林类型进行预分类; 最后, 在预分类结果中加入单木冠幅信息对森林树种及森林类型进行重分类, 并分析分类结果的精度。研究表明: 1)利用全部特征变量进行4个典型树种分类时, 总体精度为64.6%, Kappa系数为0.493; 而针对森林类型的分类精度为81.1%, Kappa系数为0.584。2)利用选取的优化特征变量分类精度略低于利用全部特征变量的分类精度, 其中对4个典型树种分类时, 总体精度为62.9%, Kappa系数为0.459; 而针对森林类型的分类精度为77.7%, Kappa系数为0.525。通过集成传感器同期获取的高分辨率和高光谱数据可以有效地进行北亚热带森林的树种分类及森林类型的划分。
关键词：
Abstract
Aims Using remote sensing data for tree species classification plays a key role in forestry resource monitoring, sustainable forest management and biodiversity research.Methods This study used integrated sensor LiCHy (LiDAR, CCD and Hyperspectral) to obtain both the high resolution imagery and the hyperspectral data at the same time for the natural secondary forest in south Jiangsu hilly region. The data were used to identify the crown and to classify tree species at multiple levels. Firstly, tree crowns were selected by segmenting high-resolution imagery at multiple scales based on edge detection; secondly, characteristic variables of hyperspectral images were extracted, then optimization variables were selected based on the theory of information entropy. Tree species and forest types were classified using either all characteristic variables or optimization variables only. Finally, tree species and forest types were reclassified along with the tree crowns information, and the accuracy of classification was discussed. Important findings Based on all available characteristic variables, the overall accuracy for four typical tree species classification was 64.6%, and the Kappa coefficient was 0.493. The overall accuracy for forest types classification was 81.1%, and the Kappa coefficient was 0.584. Based on optimization variables only, the overall accuracy for four typical tree species classification dropped to 62.9%, and the Kappa coefficient was 0.459. The overall accuracy for forest types classification was 77.7%, and the Kappa coefficient was 0.525. Obtaining both high resolution image and hyperspectral data at the same time by integrated sensor can increase overall accuracy in classifying forest types and tree species in northern subtropical forest.
Keywords：
精确获取森林树种信息及其空间分布信息对于理解森林生态系统的结构、功能及其演替, 以及生物多样性的研究具有重要意义(张鼎华和林卿, 2000; 郭中伟等, 2001; 李宇昊, 2007)。同时, 树种空间分布信息可用于森林生长模型和生态过程模型的参数化, 指导和优化森林生态系统模拟(何美成, 2006)。常规的树种调查方法主要依赖于地面野外调查及利用大比例尺航片人工判读等, 工作量通常较大, 且不利于森林树种信息的更新。而遥感技术具有宏观、动态和快速的特点, 可以弥补常规地面调查方法的不足。
近年来, 高分辨率和高光谱遥感技术的发展, 为中到大尺度上的森林信息提取提供了更高空间和光谱分辨率的数据源, 同时在冠幅提取和树种分类中也具有很大潜力(王吉斌等, 2013)。然而, 以往的研究往往基于单一数据源(如TM, ALOS, CASI等), 如王婧等(2013)利用ALOS多光谱影像对福建省三明市将乐林场的树种进行分类; 且大多只针对主要森林类型, 如李小梅等(2010)通过CHRIS/PROBA高光谱影像, 对吉林省长白山地区进行纯林和混交林的分类; 或只针对优势树种组, 如温一博和范文义(2013)利用多时相的TM数据对黑龙江省塔河县的北寒带森林进行分类, 区分出当地森林中的4个优势树种组。同时, 由于传统传感器数据获取能力的限制, 基于同期获取的高分辨率与高光谱遥感影像共同进行树种分类的研究也很少。
针对以上研究空白, 本研究探索基于同期获取的高分辨率与高光谱遥感影像对北亚热带的典型树种进行冠幅提取和多个层次的树种分类, 旨在通过集成两个数据源的优势细化树种分类层次, 并进一步提升分类精度。以江苏南部丘陵地区的北亚热带天然次生林为研究对象, 利用LiCHy (LiDAR, CCD和Hyperspectral)集成传感器同期获取的高分辨率和高光谱数据, 首先基于高分辨率数据和面向对象分割方法进行冠幅识别, 然后基于高光谱数据提取的空间细节和光谱特征并结合BP神经网络分类器进行树种分类, 最后通过混淆矩阵验证精度, 从而为基于遥感多源同期数据集成方法的冠幅自动提取和树种识别探索有效的技术途径。
本研究技术路线如图1所示, 具体步骤在下文中阐述。
研究区位于江苏省常熟市国营虞山林场(120.70° E, 31.67° N), 面积约1422 hm2, 高程变化范围为2-261 m; 研究区所处区域为亚热带季风气候, 年降水量1062.5 mm; 其森林类型属于亚热带次生混交林, 可细分为针叶林、阔叶林和混交林。其中主要针叶和阔叶落叶树种包含马尾松(Pinus massoniana)、麻栎(Quercus acutissima)、枫香树(Liquidambar formosana)和板栗(Castanea mollissima)等, 同时伴生部分常绿阔叶树种。
本研究使用的遥感数据源于LiCHy (LiDAR、CCD、Hyperspectral)传感器系统(Pang et al., 2013), 数据获取时间为2013年8月17日。其中的高光谱数据为AISA Eagle子传感器获取, 空间分辨率为0.6 m, 波长范围为398.5-994.4 nm, 光谱范围覆盖64个波段, 辐射分辨率为12 bit。首先借助AISA Eagle传感器的辐射定标参数对原始影像进行辐射定标, 将原始影像的灰度值DN转化为像元辐射亮度值, 然后利用FLAASH大气校正模型和平场域校正模型将像元辐射亮度值转化为地表反射率值。
高分辨率影像为LiCHy系统中的DigiCAM-60子传感器在同一时间获取, 空间分辨率为0.1 m, 辐射分辨率为8 bit。首先, 对影像进行几何精校正, 使其配准到高光谱影像。选取320个同名像点, 采用二次多项式进行校正, 并使得校正误差控制在1个像元之内, 然后使用最邻近像元法进行重采样。
根据2012年虞山林场森林资源调查数据中的树种组成、年龄和立地分层选取7个30 m × 30 m的正方形样地, 样地包括针叶林、阔叶林和混交林3种森林类型。样地调查时间为2013年8月, 样地的4个角点、中心位置及子(1/4)样地中心位置通过Trimble GeoXH 6000 Handhelds手持GPS定位(结合JSCROS广域差分系统获得亚米级定位精度)(Cao et al., 2014)。样地的方向和倾角通过罗盘仪测定, 边界长度通过皮尺测量。在各个样地中, 记录胸径≥5 cm的每棵单木的树种、空间位置(即X和Y坐标: 通过计算其相对子样地中心的距离和水平方向夹角), 并测量胸径、树高、冠幅、树冠垂直等级(CC, crown class)等因子。胸径采用围尺测量, 树高通过Vertex IV超声波测高器获取, 冠幅则在2个主方向上使用皮尺测量其投影距离(冠幅半径=两个主方向上的投影距离之和除以4)。3种森林类型内的4个主要树种参数汇总于表1。

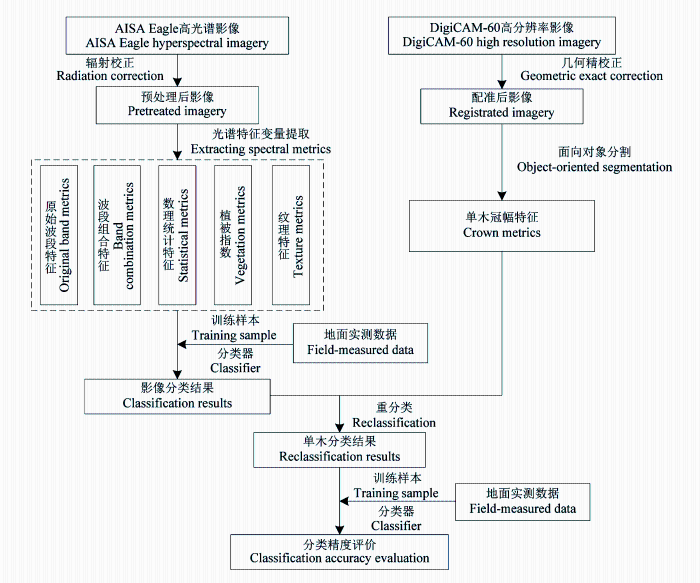

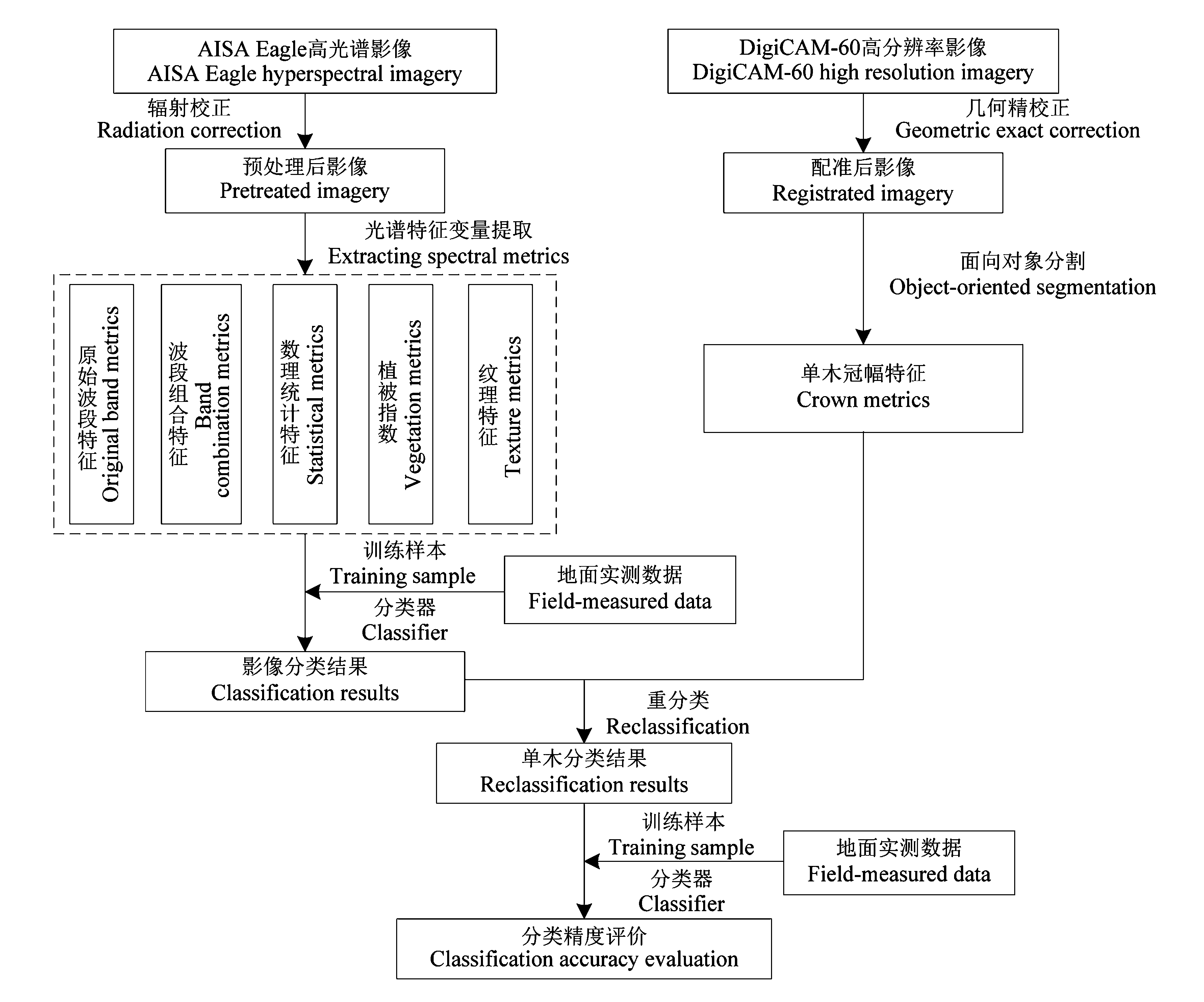

图1 集成高分辨率和高光谱遥感数据的树种分类技术路线。
Fig. 1 The technical route of tree species classification using high resolution and hyperspectral data.
表1 主要树种信息汇总表
Table 1 Summary of forest metrics for the four main tree species
| 林木参数 Forest metrics | 马尾松 Pinus massoniana | 麻栎 Quercus acutissima | 板栗 Castanea mollissima | 枫香树 Liquidambar formosana | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 范围 Range | 平均值 Mean | 标准偏差 SD | 范围 Range | 平均值 Mean | 标准偏差 SD | 范围 Range | 平均值 Mean | 标准偏差 SD | 范围 Range | 平均值 Mean | 标准偏差 SD | ||||
| 胸径 DBH (cm) | 8.6-26.7 | 15.5 | 3.6 | 5.7-35.4 | 16.1 | 7.0 | 13.0-39.2 | 28.3 | 6.9 | 6.6-32.0 | 15.6 | 6.6 | |||
| 树高 Tree height (m) | 6.1-18.2 | 10.1 | 1.8 | 6.0-18.7 | 11.4 | 2.6 | 8.1-16.1 | 12.5 | 1.9 | 5.9-19.5 | 11.3 | 3.3 | |||
| 冠幅半径 Crown radius (m) | 0.4-3.7 | 1.3 | 0.5 | 0.7-6.3 | 2.2 | 1.1 | 1.8-4.9 | 3.0 | 0.7 | 0.5-4.1 | 2.2 | 0.9 | |||
首先利用基于边缘检测的多尺度分割方法对校正后的高分辨率影像进行面向对象分割, 并剔除背景信息, 从而提取单木冠幅, 然后利用地面实测数据评价提取精度。提取精度包括探测位置准确性和冠幅半径准确性。探测位置准确性采用分割树冠和地面实测树冠中心点的距离算法做匹配, 即设置距离阈值, 当地面实测冠幅中心点在分割冠幅半径(阈值)之内时, 认为分割冠幅探测正确。另外, 考虑到地面实测冠幅中心点是在地面测量, 与分割的冠幅不在同一高度, 因此加入树干倾斜改正, 将分割冠幅半径加上2 m作为探测距离的阈值。距离小于探测阈值的探测位置准确。探测位置的准确性可以用以下3个指标衡量:
式中, r为冠幅的探测率, p为探测出的冠幅的准确率, F为总体精度(包含未探测出的树冠和探测出但地面实测并不存在的树冠), Nt为影像上探测出且与地面实测相匹配的冠幅数量, No为影像上未探测出但地面实测存在的冠幅数量, Nc为影像上探测出但地面实测并不存在的冠幅数量。对于冠幅半径的准确性, 考虑冠幅的形态学特征, 将提取的单木冠幅边界近似为圆形, 按照圆形面积计算公式反推出冠幅半径。将地面实测冠幅半径与影像提取的冠幅半径做回归分析计算冠幅半径提取的精度。
在高光谱影像上对4个主要树种分别选取50个冠层光谱反射率曲线, 通过平均光谱反射率曲线求得4个树种冠层上表面平均反射率曲线, 见图2。可见, 在近红外波段4个树种反射率差异很大。因此, 选择近红外波段的各波段作为原始波段特征变量。另外, 通过对高光谱影像进行波段组合、多种植被指数变换、主成分分析、独立成分分析、最小噪声分离以及纹理分析, 共提取出5组共47个特征变量: 包括12个原始单波段特征、8个波段组合特征、9个植被指数特征、9个数理统计特征以及9个纹理特征。47个特征变量的含义及计算公式见附录1。
根据Shannon信息论原理, 一幅kbit (k为辐射分辨率)表示的图像x的熵H(x)为:
式中Pi为图像像素灰度值为i的概率。同理, n幅影像的联合熵H(x1, x2, …, xn)为:
式中, Pi1, i2, …, in表示图像x1中像素灰度为i1, x2中同名像素灰度为i2, x3中同名像素灰度为i3, 以此类推, 一直到xn中像素灰度为in时的联合概率。通常, H(x)、H(x1,x2, … xn)越大, 图像或图像组所含的信息越丰富。根据信息熵原理, 在47个特征变量中选取了信息熵最大的前12个特征变量作为优化特征变量。
本研究采用BP神经网络对影像进行分类, BP神经网络是由大量处理单元相互连接并形成网络结构的一种反向传播学习算法。网络开始训练时选用较小的随机互联权值与内部阈值, 经过反复加载训练样本并调整权值, 直到代价函数下降到可以接受的容限值为止(骆剑承等, 2001)。BP神经网络算法是一种将非线性多层感知系统的判决能力与均方误差函数极小化的LMS算法相结合的产物。对于一个输入样本p, 其平方误差Ep可定义为:
式中, tk为输出层k的期望输出, ok为输出层k的实际输出。对于整个网络系统, 其总均方误差(E)为:
其中q为训练样本总数。网络训练的目的是找到一组权值, 使E极小化。这里LMS算法用梯度下降法, 即权重的增量正比于误差的负导数, 使得过程收敛。
本研究的分类共有4组, 第1组为使用全部特征变量, 分4个树种进行分类; 第2组为使用优化特征变量, 对4个树种进行再次分类; 第3组为使用全部特征变量, 按森林类型进行分类; 第4组为使用优化特征变量, 按森林类型再次进行分类。首先利用全部特征变量(5组47个)进行分类, 对4个树种分别选择训练区域, 进行训练学习, 再利用训练的模型对未知区域进行分类。分类完成后加入单木冠幅信息采用面积权限法进行重分类, 即冠幅面积区域内占大多数面积的树种类型为整个冠幅的树种类型。重分类后利用地面实测数据进行分类精度评价。然后, 利用优化特征变量(12个)对4个树种类型再次进行分类, 分类方法为BP神经网络法, 分类完成后加入单木冠幅信息进行重分类, 并进行分类精度评价。其次, 利用全部特征变量(5组47个)对森林类型进行分类, 分为针叶和阔叶两种森林类型, 分类方法选用BP神经网络法, 分类后加入单木冠幅信息进行重分类, 并利用地面实测数据进行分类精度评价。最后, 利用优化特征变量(12个)对森林类型再次进行分类, 同样分为针叶和阔叶两种森林类型, 分类方法使用BP神经网络法, 分类后加入单木冠幅信息进行重分类, 并利用地面实测数据进行分类精度评价。

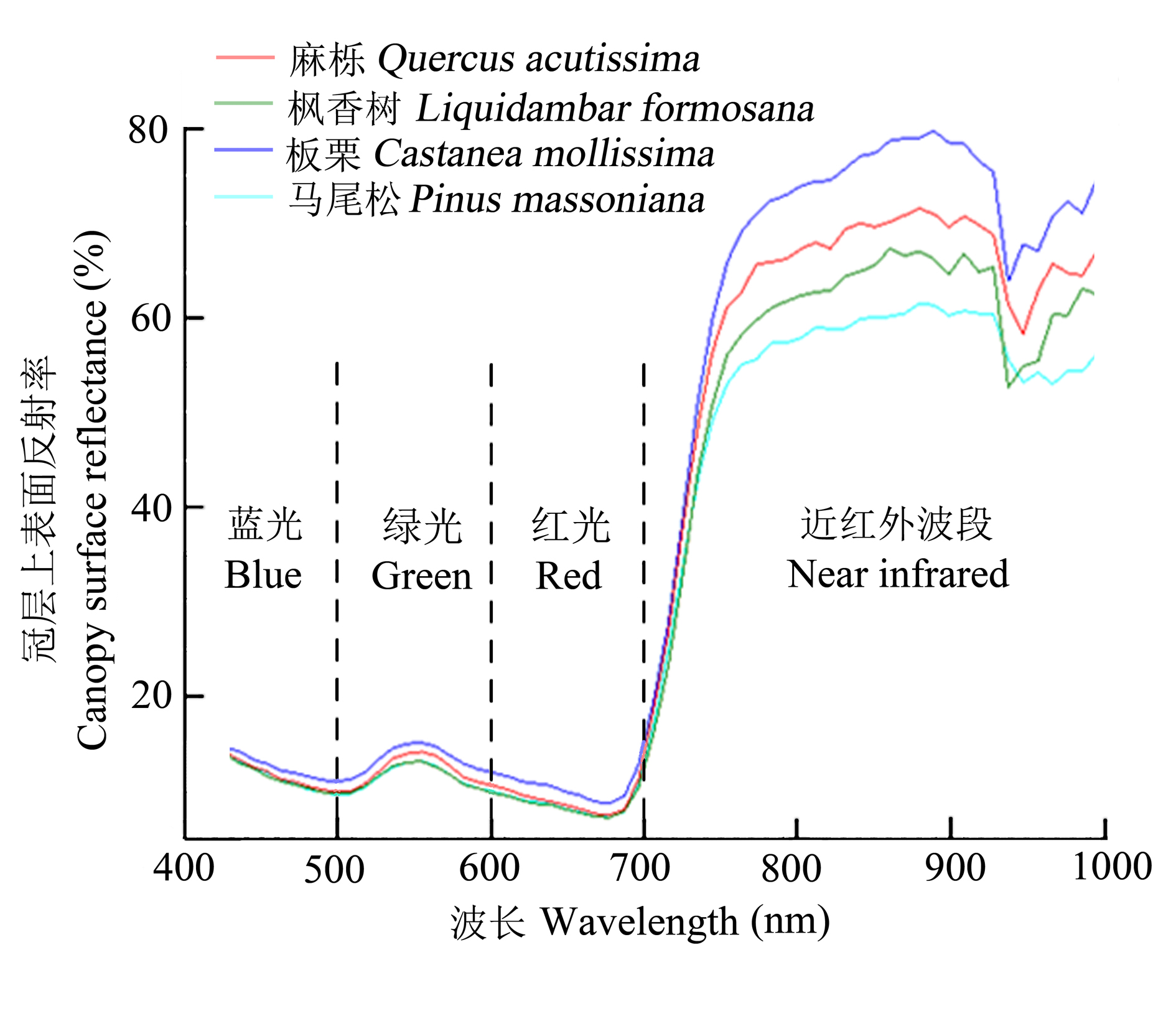

图2 4个树种冠层的平均光谱反射率曲线。
Fig. 2 The mean reflectance value of tree clusters for four species.
表2为单木冠幅提取的位置精度信息, 可见单木冠幅提取位置准确性较高, 其总体精度达到81.4%, 冠幅的探测率为77.3%, 探测出的冠幅的准确率为85.9%。图3为提取的单木冠幅以及地面实测冠幅半径与对应影像提取的冠幅半径生成的线性回归方程; 拟合的直线接近于1:1线(k = 0.901), 且截距接近于0 (b = 0.002), 可见冠幅半径提取总体效果较好。
表2 单木冠幅位置提取精度
Table 2 The accuracy of extracted crown position
| 探测率 Detection rate | 准确率 Precision | 总体精度 Overall accuracy | |
|---|---|---|---|
| 百分比 Percentage (%) | 77.3 | 85.9 | 81.4 |
根据最大信息熵原理选取的信息熵前6个特征变量分别为: MNF变换第一波段值(MNF1)、MNF变换第三波段值(MNF3)、主成分变换第二波段值(PCA2)、主成分变换第三波段值(PCA3)、土壤调节植被指数值(SAVI)和波段组合特征VI (40, 15) (图4)。由图4可见, MNF1可以较好地区分马尾松、麻栎(或枫香树)和板栗; MNF3可以较好地将麻栎与其他3个数种区分开, 同时也可以用于区分枫香树与马尾松(或板栗); PCA2可较好地用于区分马尾松与其他3个树种; PCA3可以较好地将马尾松、麻栎和板栗(或枫香树)区分开; SAVI可以将马尾松与麻栎完全区分开, 另外也可以较好地用于区分麻栎与枫香树; VI (40, 15)可以较好地区分马尾松、麻栎和板栗(或枫香树)。

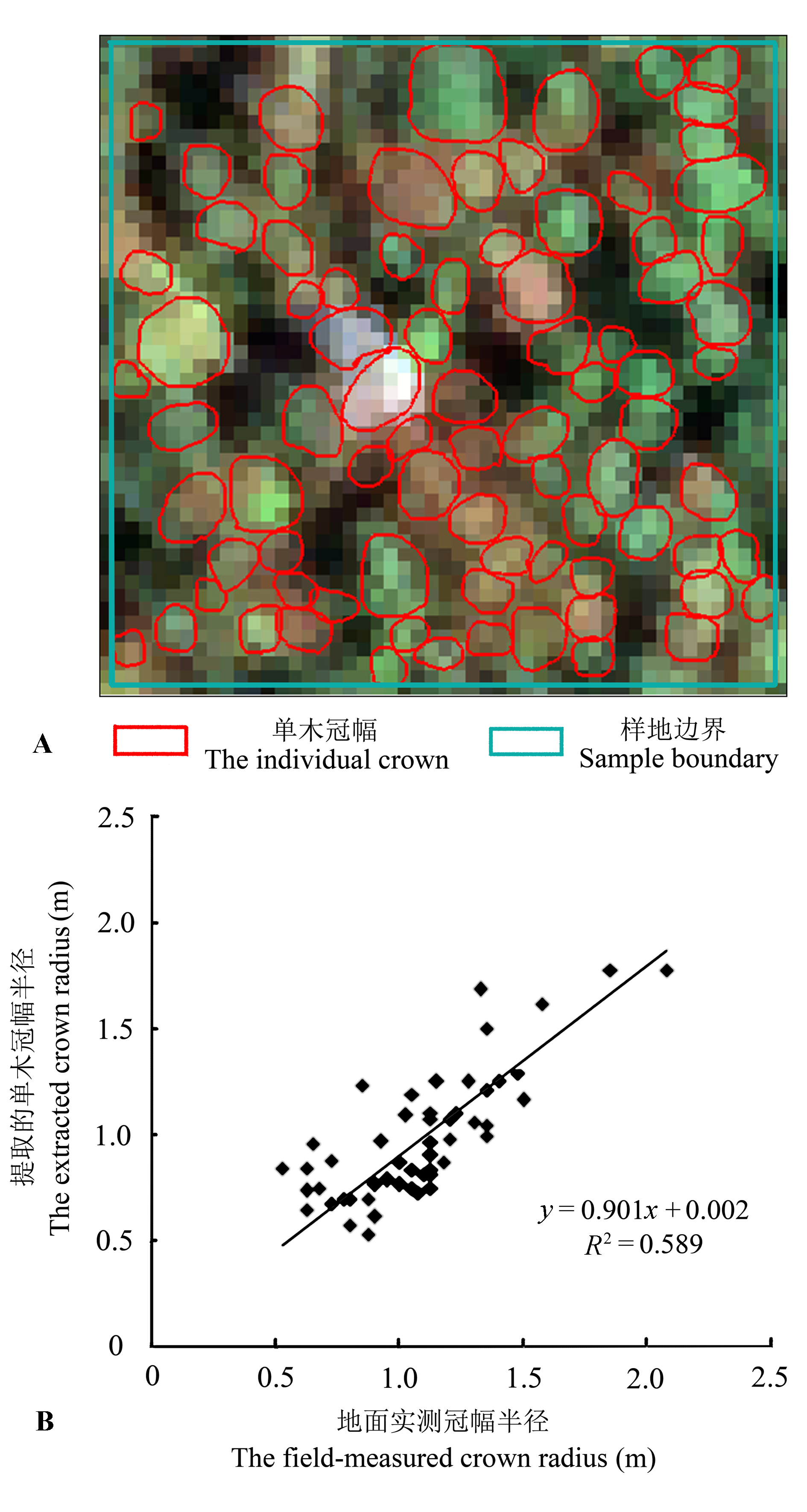

图3 面向对象分割方法提取的单木冠幅(A)及冠幅半径精度验证(B)。
Fig. 3 The crowns extracted by object-oriented method (A) and accuracy assessment of extracted crown radius (B).
表3为重分类后4个树种分类混淆矩阵。由表3可以看出四树种分类效果较好, 且利用全部特征变量分类的结果略高于利用优化特征变量分类的结果。利用全部特征变量(n = 47)分类时总体精度为64.6%, Kappa系数为0.493, 其中板栗的分类精度最高(75.0%), 其次为麻栎(65.8%), 最后为马尾松(61.2%)和枫香树(60.0%); 利用选取的优化特征变量(n = 12)分类时总体精度为62.9%, Kappa系数为0.459, 其中板栗的分类精度最高(77.8%), 其次为麻栎(65.8%), 最后为马尾松(58.6%)和枫香树(51.0%)。

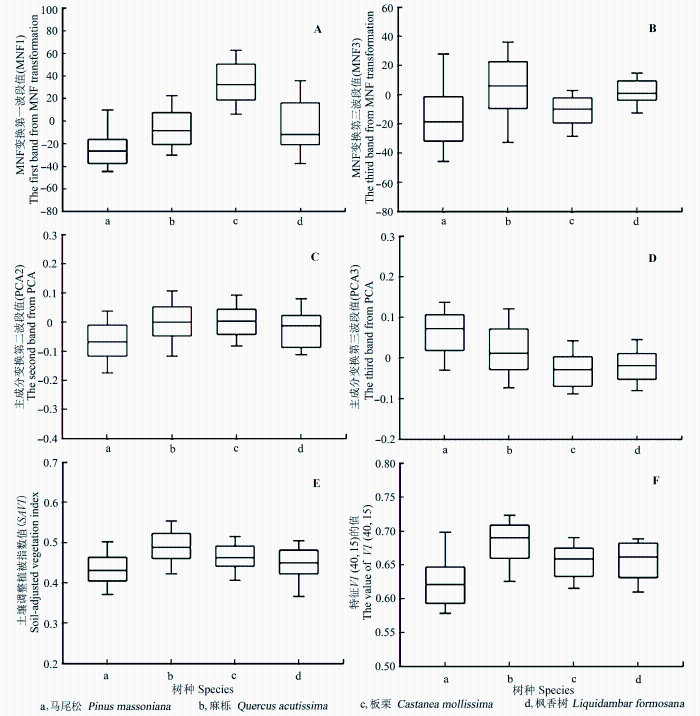

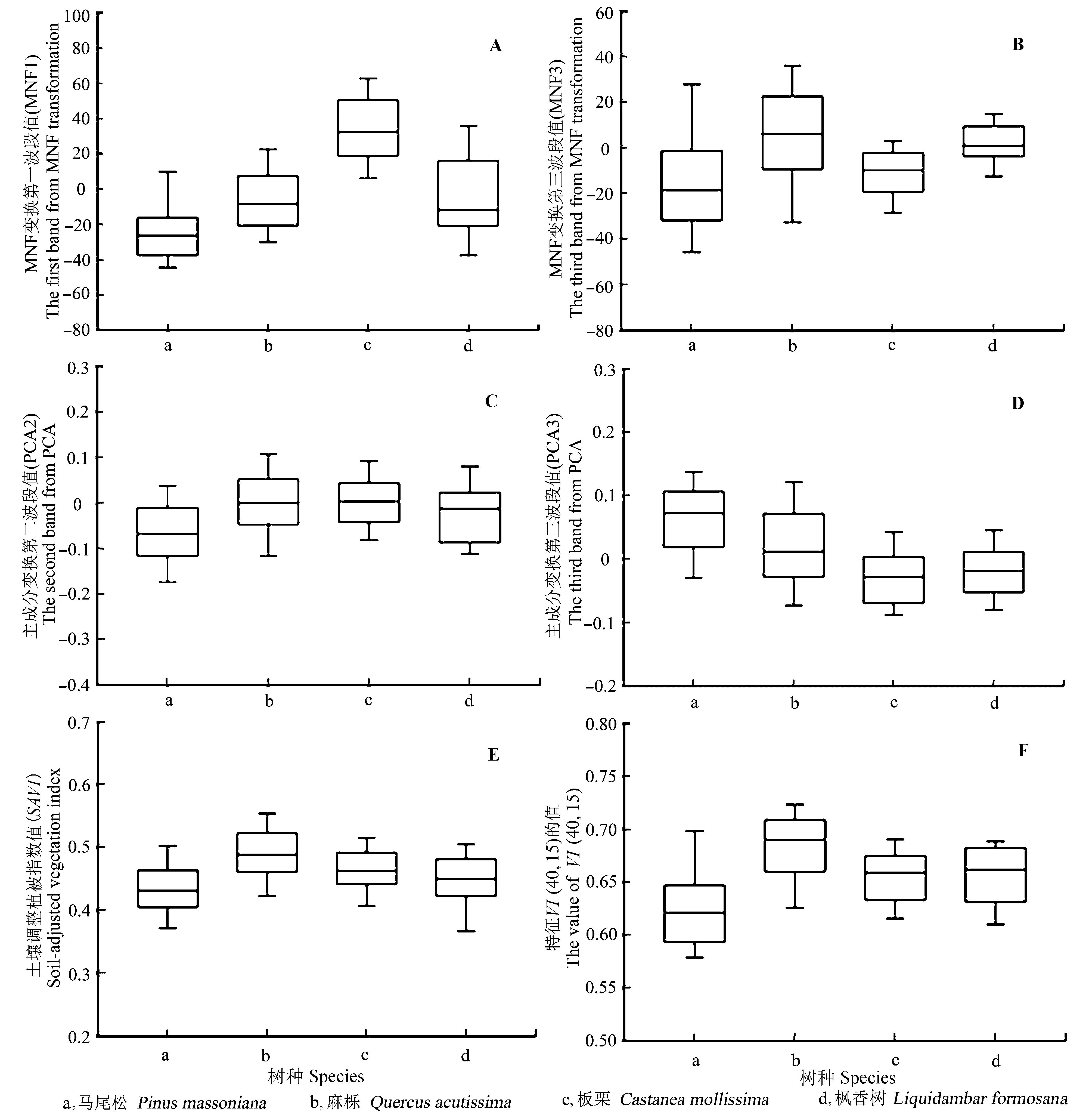

图4 重要特征变量图。A, MNF变换第一波段值(MNF1)。B, MNF变换第三波段值(MNF3)。C, 主成分变换第二波段值(PCA2)。D, 主成分变换第三波段值(PCA3)。E, 土壤调节植被指数值(SAVI)。F, 波段组合特征VI (40, 15)。
Fig. 4 The diagram of important characteristic variables. A, The first band of MNF rotation (MNF1). B, The third band of MNF rotation (MNF3). C, The second band of principal components (PCA2). D, The third band of principal components (PCA3). E, Soil-adjusted vegetation index (SAVI). F, The characteristic of band combination VI (40, 15).
表4为按森林类型分类结果的混淆矩阵(重分类后)。由表4看出, 按森林类型分类的精度高于4个树种分类。利用全部特征变量(n = 47)分类时, 总体精度为81.1%, Kappa系数为0.584, 其中阔叶树种分类精度为91.4%, 针叶树种分类精度为64.7%; 利用选取的优化特征变量(n = 12)进行分类时, 总体精度为77.7%, Kappa系数为0.525, 其中阔叶树种分类精度为83.8%, 针叶树种分类精度为68.1%; 利用全部特征变量分类的结果略高于利用优化特征变量分类的结果, 与4个树种分类的趋势相同。
表3 四树种分类混淆矩阵
Table 3 The confusion matrix of four species classification
| 马尾松 Pinus massoniana | 麻栎 Quercus acutissima | 枫香树 Liquidambar formosana | 板栗 Castanea mollissima | |
|---|---|---|---|---|
| 全部特征变量 All metrics (n = 47) | ||||
| 马尾松 Pinus massoniana | 61.2 | 19.0 | 15.5 | 4.3 |
| 麻栎 Quercus acutissima | 15.0 | 65.8 | 7.5 | 11.7 |
| 枫香树 Liquidambar formosana | 10.0 | 16.7 | 60.0 | 13.3 |
| 板栗 Castanea mollissima | 13.9 | 5.6 | 5.6 | 75.0 |
| 总体精度 Over accuracy: 64.6% | Kappa系数 Kappa coefficient: 0.493 | |||
| 重要特征变量 The most important metrics (n = 12) | ||||
| 马尾松 Pinus massoniana | 58.6 | 25.9 | 11.2 | 4.3 |
| 麻栎 Quercus acutissima | 21.7 | 65.8 | 3.3 | 9.2 |
| 枫香树 Liquidambar formosana | 13.3 | 19.0 | 51.0 | 16.7 |
| 板栗 Castanea mollissima | 8.3 | 8.6 | 5.3 | 77.8 |
| 总体精度 Over accuracy: 62.9% | Kappa系数 Kappa coefficient: 0.459 | |||
表4 森林类型分类混淆矩阵
Table 4 The confusion matrix of the forest type classification
| 针叶树种 Coniferous trees | 阔叶树种 Broadleaf trees | |
|---|---|---|
| 全部特征变量 All metrics (n = 47) | ||
| 针叶树种 Coniferous trees | 64.7 | 35.3 |
| 阔叶树种 Broadleaf trees | 8.6 | 91.4 |
| 总体精度 Over accuracy: 81.1% | Kappa系数 Kappa coefficient: 0.584 | |
| 重要特征变量 The most important metrics (n = 12) | ||
| 针叶树种 Coniferous trees | 68.1 | 31.9 |
| 阔叶树种 Broadleaf trees | 16.2 | 83.8 |
| 总体精度 Over accuracy: 77.7% | Kappa系数 Kappa coefficient: 0.525 | |
研究以虞山林场为研究对象, 通过对集成传感器LiCHy的同时相的高分辨率和高光谱影像以及外业实测数据进行处理分析, 实现了北亚热带树种的分类识别。研究表明, 利用全部特征变量进行4个典型树种分类时, 总体精度为64.6%, Kappa系数为0.493; 而针对森林类型的分类精度为81.1%, Kappa系数为0.584; 利用选取的优化特征变量分类精度略低于利用全部特征变量的分类精度, 其中对4个典型树种分类时, 总体精度为62.9%, Kappa系数为0.459; 而针对森林类型的分类精度为77.7%, Kappa系数为0.525。
本研究采用基于边缘检测的多尺度分割算法, 从多层次、多格局建立不同尺度的分割等级, 逐层进行分割与信息提取, 相比传统的直接(在郁闭度较低的林分影像上)量测法(林辉等, 2004), 自动化程度和精度都有所提升, 同时与复杂的空间统计学理论(冯益明等, 2006)相比, 更易于推广。同时, 该技术方案也有效地提供了冠幅位置和半径准确性的验证精度, 为进一步的重分类提供了精度保证。
研究中通过最大信息熵原理选取的信息熵前6个特征变量, 即: MNF变换第一波段值(MNF1)、MNF变换第三波段值(MNF3)、主成分变换第二波段值(PCA2)、主成分变换第三波段值(PCA3)、土壤调节植被指数值(SAVI)和波段组合特征VI (40, 15)。其中, 最小噪声分离变换不仅可以使信息集中到少量的低维数据中, 而且可以有效地分离出噪声信号(Green et al., 1988), 因此通过最小噪声分离变换提取的特征变量可以有效地代表原始影像的特征。杜博等(2009)通过最小噪声分离变换提取特征变量进行遥感影像分类取得了较好的结果, 与本文的研究结果较为一致: 如图4所示, 在优化特征变量中, MNF1有效地将针叶树种和阔叶树种区分开, 对森林类型的分类有重要作用。而MNF2能够较好地区分出马尾松和麻栎、板栗和枫香树, 对于树种的区分也有重要意义。
主成分变换能够通过降维技术将多个指标转换为少数几个彼此独立的综合指标, 这些综合指标能够反映原始指标的绝大部分信息。姚爱冬等(2014)通过主成分变换提取影像特征因子反演地面参量取得了较好的效果。研究也发现, 通过主成分变换提取的PCA2和PCA3这两个特征变量较好地反映了树种之间的差异(图4)。植被指数由于能够较为准确地反映植被的理化特性, 经常被用作评价植被生长状况、地表生物量和作物受灾害程度等的指标。在本研究中针对各树种的特征波段区域建立了一系列植被指数, 由图4可见, 植被指数在针叶和阔叶森林类型以及阔叶树种之间有较好的区分。
研究采用BP神经网络算法对影像进行预分类, 并在预分类结果中加入单木冠幅信息进行影像的重分类。结果表明: 在利用全部特征变量(n = 47)或优化特征变量(n = 12)进行分类的情况下, 按森林类型分类的精度都高于按4个树种分类的精度, 这是由于森林类型特征变量的信息更为综合, 其差异性更明显, 因而更准确; 按4个树种进行分类和按森林类型进行分类时, 利用优化的重要特征变量的分类结果都略低于全部特征变量的分类结果, 这表明特征变量的筛选虽然会造成一定的信息损失, 但利用优选的特征变量代替全部特征变量的方法是可行的(即优选的特征变量可以很好地代表总体特征变量); 按森林类型分类时, 阔叶树种分类精度较高(n = 47时81.1%; n = 12时77.7%), 这是因为研究区的森林类型处于次生演替阶段, 早期人工栽培的针叶树种(如马尾松等)逐渐被本土阔叶树种(枫香树、麻栎等)所代替, 阔叶树种生长旺盛, 占优势地位, 造成了特征变量中阔叶树种的属性较丰富, 因而有利于阔叶树种的识别。
本研究通过从高分辨率影像和高光谱影像中提取丰富的冠幅特征和光谱信息, 对亚热带天然次生林树种及森林类型进行分类, 取得了较好的分类精度。研究使用的高分辨率传感器子系统采用超高空间分辨率(0.1 m), 有利于植被冠幅分割和边界识别。高光谱传感器子系统的64个波段范围覆盖整个可见光和近红外波段, 可以有效地捕获不同树种对于特定波段(如红光: 620-740 nm, 近红外: 760-960 nm)波谱响应的细微变化; 另外其0.6 m的较高空间分辨率和12 bit的较高量化级也增强了高光谱数据的空间识别及辐射分辨能力。在实际应用中, 通过该方法提取的森林树种信息可以对森林资源监测和树种分布研究等提供定量化的空间数据支持, 也可作为生态系统经营以及生态环境保护等的参考依据。也可借助树种的精确提取和识别, 进行植被种群格局分析, 发现群落形成和维持的潜在机制, 从而深刻认识森林群落的生态学过程。同时, 精确的树木空间分布和树种信息可为珍稀树种的保护以及为森林生态系统的养分循环、碳流动和碳汇等研究提供数据支撑。
亚热带次生混交林具有次生演替现象明显, 林分垂直、水平结构复杂的特点(安树青和赵儒林, 1991), 植被冠层存在着垂直等级分层(Popescu, 2007)。冠层按照所处的高度可分为优势层、共优势层、中间层和覆被层, 在本研究中, 由于中间层和覆被层的信息难以被传感器所探测, 因此只考虑优势层和共优势层的冠幅, 这样在与地面实测数据进行匹配验证时不可避免地带来了部分误差, 造成了冠幅提取精度的降低。高分辨率和高光谱数据获得的森林冠幅上表面二维(光谱)信息, 缺乏空间结构信息, 且北亚热带天然次生林水平、垂直结构复杂, 次生演替现象明显。在以后的研究中, 可尝试集成机载激光雷达数据、高分辨率数据和高光谱数据, 以期进一步提高北亚热带树种的分类精度。
| 特征变量 Metrics | 变量描述 Description |
|---|---|
| 原始单个波段 Initial bands | |
| B38-39, B41-44, B48-53 | 高光谱原始第38-39、41-44、48-53波段 The 38-39, 41-44, 48-53 bands from hyperspectral data |
| 波段组合 Band combination | |
| VI (39, 52, 53) | (B39 + B52 + B53) / 3 |
| VI (42, 38, 53) | (B42 + B38 + B53) / 3 |
| VI (43, 38, 53) | (B43 + B38 + B53) / 3 |
| VI (44, 38, 53) | (B44 + B38 + B53) / 3 |
| VI (51, 38, 39) | (B51 + B38 + B39) / 3 |
| VI (41, 38, 31) | (B41 - B38) / B31 |
| VI (40, 15) | (B40 - B15) / (B40 + B15) |
| VI (45, 31) | B45 - B31 |
| 植被指数 Vegetation index | |
| 简单比值植被指数 Simple ratio vegetation index (SR) | B44 / B31 |
| 修正型简单比值植被指数 Modified simple ratio vegetation index (MSR) | (B39 - B6) / (B34 - B6) |
| 归一化植被指数679 Normalized difference vegetation index 679 (NDVI-679 nm) | (B44 - B31) / (B44 + B31) |
| 归一化植被指数705 Normalized difference vegetation index 705 (NDVI-705 nm) | (B39 - B34) / (B39 + B34) |
| 修正型归一化植被指数705 Modified normalized difference vegetation index 705 (NDVI-705 nm) | (B39 - B34) / (B39 + B34 - 2B6) |
| 土壤调整植被指数 Soil-adjusted vegetation index (SAVI) | (B44 - B31) / (B44 + B31 + 0.5) |
| 红边植被胁迫指数 Red-edge vegetation stress index (RVSI) | (B36 + B39) / 2 - B37 |
| 植被衰减指数 Plant senescence reflectance index (PSRI) | (B31 - B12) / B39 |
| 植被水含量指数 Water band index (WBI) | B54 / B62 |
| 数理统计特征 Statistical metrics | |
| 第一主成分 First principal component (PC1) | 提取的主成分分析第一波段 The first band from principal component analysis |
| 第二主成分 Second principal component (PC2) | 提取的主成分分析第二波段 The second band from principal component analysis |
| 第三主成分 Third principal component (PC3) | 提取的主成分分析第三波段 The third band from principal component analysis |
| 独立成分分析第一波段 First band of independent component analysis (ICA1) | 提取的独立成分分析第一波段 The first band from independent component analysis |
| 独立成分分析第二波段 Second band of independent component analysis (ICA2) | 提取的独立成分分析第二波段 The second band from independent component analysis |
| 独立成分分析第三波段 Third band of independent component analysis (ICA3) | 提取的独立成分分析第三波段 The third band from independent component analysis |
| 最小噪声分离变换第一波段 First band of minimum noise fraction rotation (MNF1) | 提取的MNF变换第一波段 The first band from minimum noise fraction rotation |
| 最小噪声分离变换第二波段 Second band of minimum noise fraction rotation (MNF2) | 提取的MNF变换第二波段 The second band from minimum noise fraction rotation |
| 最小噪声分离变换第三波段 Third band of minimum noise fraction rotation (MNF3) | 提取的MNF变换第三波段 The third band from minimum noise fraction rotation |
| 纹理特征 Texture metrics | |
| 相关度 Correlation (CR) |  |
| 附录1 (续) Appendix 1 (continued) | |
| 特征变量 Metrics | 变量描述 Description |
| 对比度 Contrast (CO) |  |
| 相异性 Dissimilarity (DI) |  |
| 信息熵 Entropy (EN) |  |
| 均匀度 Homogeneity (HO) |  |
| 平均值 Mean (ME) |  |
| 二阶矩 Second moment (SM) |  |
| 偏斜度 Skewness (SK) |  |
| 方差 Variance (VA) |  |
致谢 感谢常熟市虞山国家森林公园的林业工作者及南京林业大学林学院和园林学院部分研究生在野外调查中提供的帮助。
Appendix 1 Table of characteristic variables
