外界光强和光质对植物的影响在植物生理生态研究领域中一直受到高度关注(Lambers et al., 2008)。从分子到个体的不同水平, 植物对变化的光强和光质环境进行响应和适应, 这些过程正是绿色器官光合作用、个体生长、物种更新共存以及植物群落演替的重要的内在驱动力。有关光强和光质对光合作用和植物生长的影响研究非常多。以光强为例, 强光会导致植物光合机构出现光抑制现象, 进而抑制了植物的碳积累和个体生长(Yamamoto et al., 2014); 弱光会导致植物叶片出现黄化现象, 植物个体出现碳饥饿现象并逐渐衰亡(张旺锋等, 2005)。以光质为例, 郁闭林下的植物处于绿光和远红光占主要成分的光环境下, 导致其对绿光的光合利用效率高于林冠植物(Terashima et al., 2009); 由于光敏素对远红光的敏感性使得林下植物的茎伸长生长要高于林冠植物(Quail, 2002)。光强和光质对光合作用有显著的交互作用, 比如光强相同的蓝光、绿光和红光环境下, 光系统II (PSII)的光失活敏感性在蓝光下最高, 其原因可能与PSII氧化侧放氧蛋白复合体的Mn簇更偏向吸收蓝光相关(Hakala et al., 2005)。显然, 在植物生理生态研究领域, 对光强和光质环境进行精确测量是一项重要的工作。

光量子通量密度(PPFD或PAR)作为常用的光强量化指标, 是指单位时间、单位面积上入射的光量子数, 其单位为μmol photons·m^-2·s^-1 (或μmol Einstein·m^-2·s^-1)。在400-700 nm波长范围内的光量子可被叶绿素分子吸收转化为电化学能, 并用于其后的碳同化过程。尽管不同波长的光量子能量不同, 但是对于光合作用而言, 不同波长的光量子作用效果相同: 一个蓝光光量子或红光光量子被叶绿素分子吸收后, 将叶绿素分子的低能级电子激发到同一激发态, 激发态的电子随后进行电子传递和光化学能量转化, 两者多余的能量则转化为热能而不能再被利用。因此光合作用研究中最关心的是PPFD, 而不是单位面积的辐射(光)通量(W·m^-2, 或W·m^-2·nm^-1, 能量单位)。叶绿体内的类胡萝卜素等其他色素也在400-700 nm波长范围吸收光量子, 具有辅助捕光和进行热耗散过程的作用, 这种吸收也与光量子数而不是与辐射(光)通量相关。此外, 研究表明在400 nm以下的蓝紫光和700 nm以上的远红光对光合作用也有重要影响, 如Hakala等(2005)研究表明200-400 nm的蓝紫光下PSII光失活敏感性最高, 是PSII光抑制的主要原因。目前, 光强的测定采用标定的光量子计(PPFD探头或称PAR探头, 如LI-190SB系列), 但PPFD探头仅能测定400-700 nm光强, 不能测定光谱成分, 也不能测定400 nm下的蓝紫光和700 nm以上的远红光。

光质的量化指标通常采用特定波长下的单位面积辐射(光)通量, 一般用光谱仪测定光质。光谱仪可以测定光谱成分, 其可探测的波长范围很宽, 比如一种光纤光谱仪(AvaSpec-ULS2048×64)可探测的波长范围为300-1100 nm。未经标定的光谱仪测得的数据通常是每个波长下的Counts或DN值, 其含义是单位面积CCD所接受的相对辐射(光)通量值(单位面积的能量), 是没有单位的相对能量值。光谱仪不能直接测定光强即光量子通量密度, 且未经标定的Counts或DN值仅反映相对能量值, 其值大小与积分时间、探测器的量子效率、探测器暗电流等有密切关系。

PPFD探头不能测定光谱成分, 并且其对400 nm下的蓝紫光和700 nm以上的远红光没有测定能力, 而光谱仪却不能直接测定光强, 且未经标定的光谱仪测定数据是相对能量值, 二者均不能同步测定光强和光质。在本文中, 我们发展了基于光谱仪测定条件的能量与光量子的经验转换公式, 采用4只窄带发光二极管(LED)结合光量子计对便携式光谱仪进行了快速标定, 标定后的光谱仪可以同步测定和计算光源及植物生长的光强和光质环境, 因此这项新技术在植物生理生态研究领域具有潜在而广阔的应用前景。

1 方法技术体系的建立

1.1 光谱仪的结构和应用

光谱仪主要用于光谱测量和分析, 在多种研究领域广泛应用, 如农业、天文、工业、生物、化学、生态环境等。光谱仪的部件一般包括入射狭缝、准直镜、色散元件(光栅或棱镜)、聚焦光学系统和探测器。按仪器的结构功能特点分类, 光谱仪可分为单色仪、发射光谱仪、吸收光谱仪、荧光光谱仪、调制光谱仪和其他光谱仪(拉曼、光声等)。生态学研究领域常用的光谱仪主要是单色仪和其他光谱仪中的成像光谱仪、多光谱扫描仪等, 这些光谱仪通常为便携式, 便于野外科学考察。

目前的便携式光谱仪所用的探测器主要是电荷耦合元件(CCD)阵列、光电二极管(PD)阵列等。CCD和PD本质上均是PN节半导体, 两者均可以将入射光信号按能量比例转换为电信号。通常未经标定的便携式光谱仪可以测定待测物体的反射率、透射率、相对辐射通量值、光谱成分等。

1.2 用便携式光谱仪测定光量子通量密度的理论基础

光谱仪的输出为Counts (或称DN值), 对于可见光而言, 不同波长的光量子能量不同, 以公式(1) 表征:

E = hc / λ (1)

式中E为光能, 单位为J; h为普朗克常数, 其值为6.63×10^-34 Js; c为光速, 其值为3.0 × 10⁸ m·s^-1; λ为波长, 单位为m (光合作用研究通常用nm)。

因此, 某一特定波长λ的辐射(光)通量(光能量值, Counts_λ)与单位面积单位时间的光量子数(光量子通量密度, PPFD_λ)之间应该存在以下函数关系式:

Counts_λ = PPFD_λ hc / λ (2)

但CCD有个能量阈值, 也就是CCD的暗电流, 是仪器常数与波长无关, 设定为C。

因此, 公式(2)可变为:

Counts_λ = PPFD_λ (hc / λ + C) (3)

由于光谱仪具有积分效应, 也就是在某一特定积分时间内(AvaSpec-ULS2048×64的积分时间从1.8 ms到60 s), 对所吸收光能进行累计。此外, CCD本身具有特定的量子效率(Q_E)。因此不能直接用理论给定的hc乘积, 这种情况下可用常数k除以某一波长下的量子效率Q_E(λ)表征。由于本实验所用仪器的石英光纤的透射率及光栅效能在很宽的波长范围内基本不变, 因此公式中未考虑透射率和光栅效能因子。

根据以上分析, 某个波长下的PPFD_λ与Counts_λ之间的函数关系为:

Counts_λ /PPFD_λ = k /λQ_E (λ) + C (4)

可见, 在某个波长λ下, 光谱仪所测定的Counts_λ与光量子探头所测定的PPFD_λ之商为依赖于λ的常数。如测定不同λ光的Counts_λ/PPFD_λ, 在已知Q_E(λ)条件下则可以获得k和C的数值。

获得k和C的数值后, 即可用光谱仪测定具有复杂光谱成分的光的光量子通量密度。也就是在波长400-700 nm范围内对PPFD_λ进行积分, 因此:

(5)

式中PPFD_c是计算获得的400-700 nm范围内光量子通量密度。当然, 也可以利用公式(5)计算任意波长范围内的光(如400 nm下的蓝紫光和700 nm以上的远红光)的PPFD值, 只需将波长积分区间改为所需计算的波长区间即可。

2 技术改进的具体途径

2.1 光谱仪和光量子计的选择

采用荷兰Avantes公司生产的光纤光谱仪(AvaSpec-ULS2048×64)和美国LI-COR公司生产的光量子计(LI-190SB)分别测定入射光的光谱成分和光量子通量密度。AvaSpec-ULS2048×64光谱仪的参数设定为积分时间4 ms, 平均次数为2次。

2.2 LED光源和检测器量子效率(Q_E(λ))

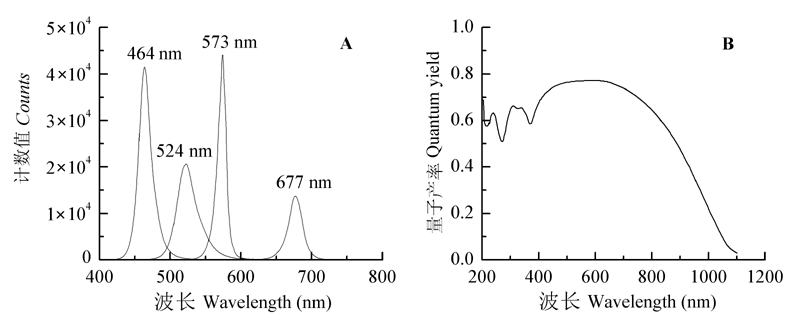

仪器厂家通常采用标准光源(一般是卤素灯或氘灯)对光谱仪进行标定, 但这种标定过程的程序复杂, 且对标准光源及测定环境要求严格。而目前LED技术非常成熟, LED光源具有单色性好、发热量低、光强稳定的特点; 并且为获得k和C的数值, 也需要至少4只单一波长的光源。因此, 本研究采用半峰宽很窄的蓝光、绿光, 黄光和红光LED灯为标定光源。图1A是进行标定的4种LED灯的光谱成分(光量子通量密度在230-270 μmol·m^-2·s^-1), 蓝光、绿光、黄光和红光LED光源的峰值波长为464、524、573和677 nm, 半峰宽分别为20、24、14和6 nm。由于所选择的4只LED光源半峰宽均很窄, 非常适合进行标定实验。图1B是检测器的量子效率曲线, 在200-800 nm波长范围内量子效率在0.5到0.8范围内波动, 超过800 nm检测器的量子效率急剧下降。

采用5 V实验室用稳压电源, 以调节电阻值方式调节LED光强, 产生一系列光量子通量密度梯度。将光量子计探头紧贴LED光源测定其光量子通量密度, 随后再将光谱仪探头紧贴LED光源的相同位置测定其光谱成分。

2.3 单一波长不同光量子密度梯度下的PPFD_λ与Counts_λ之间的关系

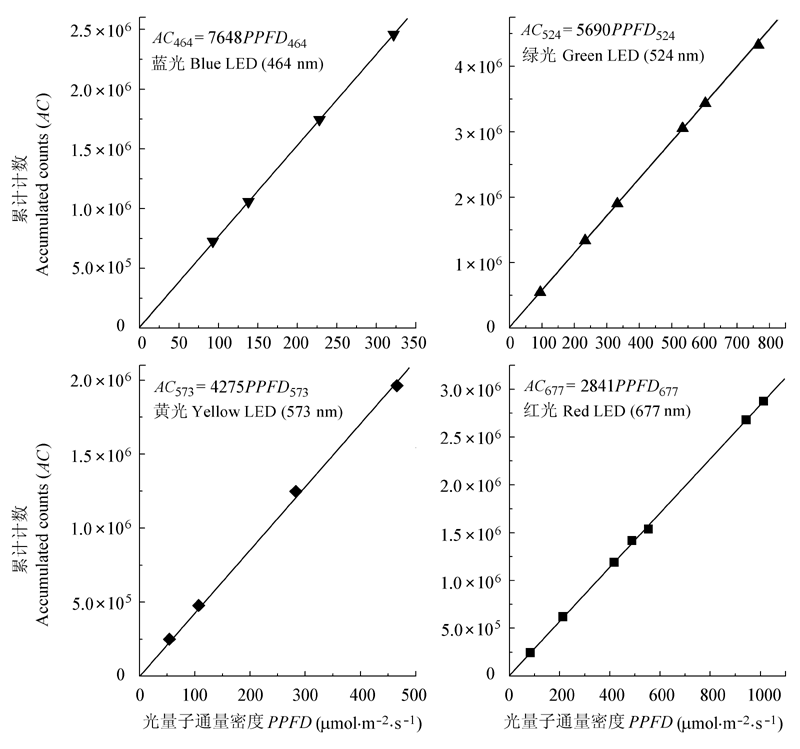

在单一波长LED光源下设定一系列光量子通量密度梯度, 可以获得PPFD_λ与Counts_λ之间的关系(图2)。由于PPFD_λ是光量子计(LI-190SB)对波长范围400-700 nm的光量子通量密度的测定结果, 因此我们对该波长范围内的Counts进行了积分(λ波长的LED在400-700 nm范围内的计数值总和, AC_λ)。由于这4只LED的半峰宽均很窄, 可认为AC_λ等同于Counts_λ。从图2可以看出, 在单一波长LED光源下Counts_λ与PPFD_λ具有很好的比例关系, Counts_λ与PPFD_λ之商分别为7648 (464 nm蓝光)、5690 (524 nm绿光)、4275 (黄光, 573 nm)和2841(红光, 677 nm)。这充分验证了公式(4)的推导, 同时也说明光谱仪得到的数值Counts其本质是相对辐射(光)通量值, 如果Counts是光量子通量密度值的话, Counts_λ与PPFD_λ之商不会随波长的变化而发生变化。

2.4 k和C参数值的获得

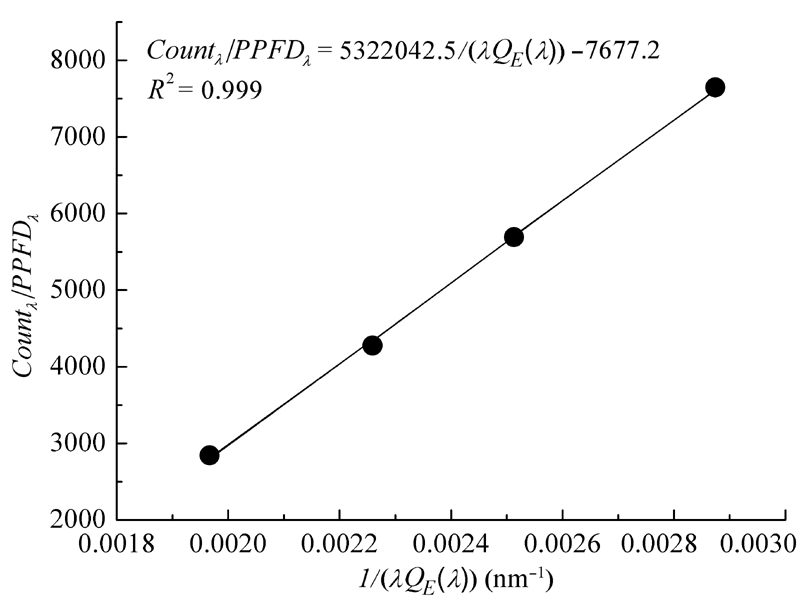

图3是根据公式(4)获得的不同波长的Counts_λ / PPFD_λ与1/λQ_E (λ)之间的线性关系图(相关系数达 到0.999), 并由此计算得到该光谱仪的k值为5322042.5, C值为-7677.2 (PPFD_λ以μmol·m^-2·s^-1为单位, λ以nm为单位)。获得k和C值后就可以根据公式(5)用该光谱仪测定和计算任意光源和光环境的光量子通量密度。需要注意的是, 不同光谱仪CCD检测器的量子效率和暗电流不一样, 因此每台光谱仪都需要按2.3节, 在厂家提供量子效率数据的条件下, 用窄带LED进行标定后才能获得其可靠的k和C参数值。

3 可靠性检验

采用具有复杂光谱成分的自然光进行检验。晴天11:00左右, 在户外测定自然光, 通过外罩多层纱布的方式衰减入射光强, 产生一系列光量子通量梯度。用光谱仪测定自然光的光谱成分, 根据k和C值计算PPFD, 同时用标准光量子计测定实际PPFD, 检验计算PPFD的准确性。

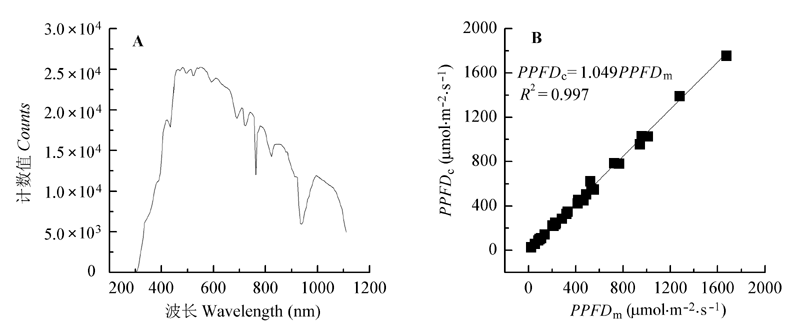

图4A是用光谱仪测定自然光的光谱图, 图4B是根据k和C值计算得出的PPFD与用标准光量子计测定的PPFD之间的关系图。图4B表明, 测量值与计算值有很好的1:1关系, 其相关系数接近于1, 且计算值在测定值的-2%到+5%误差范围内, 充分说明了k和C参数值的可靠性。

4 积分时间与Counts的关系

调节积分时间事实上是调节光谱仪的灵敏度, 弱光下将积分时间延长可使CCD曝光时间延长, 使得CCD获得更多的光能(Counts); 强光下将积分时间缩短可使CCD曝光时间缩短, 避免CCD出现饱和现象。因此, 在野外或实验室内需要根据光源或光环境的光强灵活调整积分时间以获得可靠的光谱。如果积分时间与Counts之间是正比例关系, 而CCD暗电流不会随积分时间发生变化, 则积分时间的调整不会影响到k和C值, 仅需对任意积分时间实测的某一波长下的Counts按比例推算到积分时间为4 ms的Counts, 然后再用k和C值进行相应计算。

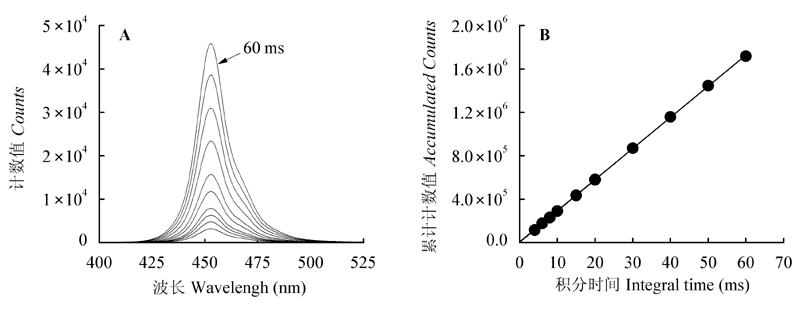

我们对光量子通量密度为15 μmol photons·m^-2·s^-1的蓝光LED (峰值波长为453 nm)光源进行了不同积分时间的光谱测定, 如图5A, 然后对400-700 nm可见光范围内的相对光能量值(Counts)进行了积分求和, 研究了积分时间与累计值之间的关系(图5B)。从图5B可以看出, 积分时间与累计值呈截距为0的严格正相关, 说明暗电流与积分时间无关, 并且积分时间与Counts之间是比例关系。我们对400-700 nm的每个测定波长下的Counts按比例推算到积分时间为4 ms的Counts, 并用k和C值进行相应计算, 得到不同积分时间下的PPFD如表1。可见不同积分时间计算得到的PPFD与实测PPFD之间基本没有差异。

5 用k与C参数值计算Counts的辐射(光)通量值

特定波长的一个光子的能量可按公式(1)获得, 因此, 单位面积单位时间入射的1 mol光量子的总能量则为E = NAhc/λ, 其中NA为阿伏加德常数, 其数值为6.02 × 10²³。对于PPFD为1000 μmol·m^-2·s^-1、波长为600 nm的红光, 其总能量为199.6 J·m^-2·s^-1 (W·m^-2)。按照k与C参数计算出相同光照条件下的Counts值为3842372, 因此600 nm光下单个Counts的辐射(光)通量值应该为199.6/3842372 ≈ 5.2 × 10^-5 W·m^-2, 据此, 无需用标准光源即可将光谱 的相对辐射(光)通量单位转化为绝对辐射(光)通量 单位。

6 结论

采用4只窄带LED光源对光纤光谱仪进行快速标定, 在光谱仪积分时间为4 ms的情况下, 通过公式(4)可获得计算光量子通量密度的参数k与C值, 然后通过公式(5)可以计算出任意光谱成分的光源和光环境的光量子通量密度。采用自然光进行校验的结果发现, 计算得到的PPFD与采用标准光量子计实测的PPFD值基本一致, 误差在实测PPFD的-2%-5%范围内, 证明了此方法的可靠性。积分时间的调整不影响k与C值, 只需对任意积分时间实测的某一波长下的Counts按比例推算到积分时间为4 ms的Counts, 然后再用k和C值进行相应计算即可。通过这个新方法, 可以极大地拓宽便携式光谱仪的适用范围: 1)实验室内或野外只需用便携式光谱仪即可对实验光源及植物生长的光强和光质环境进行同步精确测定和计算; 2)不仅可以测定计算400-700 nm光合有效辐射的光量子通量密度, 还可以测定计算400 nm下的蓝紫光和700 nm以上的远红光的光量子通量密度; 3)无需采用标准光源即可获得单位Counts的绝对辐射(光)通量值。我们认为, 这项技术在植物生理生态研究领域具有潜在而广阔的应用前景。
